Smart PDU / Серия IM · Inlet Metered METERED
IM-003613A
Однофазный интеллектуальный блок распределения питания (Smart PDU) с мониторингом на входе и по группам розеток. Гибридные розетки C39 с механической фиксацией разъёмов. Встроенные автоматические выключатели (iHMCB) с защитой от случайного отключения. Горячая замена модуля мониторинга.
Наименование для спецификации
7,4 кВт Максимальная мощность
1Ф · 230 В Ввод · 1P+N+E
32 А Номинальный ток
36 × C39 Универсальные розетки
2 × 16 А Автоматические выключатели
0U · 1830 мм Корпус · 75 × 52 мм
≥100 Н Фиксация шнура
МониторингВход / Группы розеток
Погрешность±1 %
Монтаж0U вертикальный
Гарантия3 → 5 лет
01 / Техническая спецификация
Полная спецификация
02 Электрические характеристики
2.1 Номинальное входное напряжение ~230 В
2.2 Номинальная частота, Гц 50–60
2.3 Схема проводников 1P+N+E
2.4 Диапазон рабочего напряжения, В ~176–264
2.5 Номинальный ток, А 32
2.6 Номинальный ток по нейтрали, А 32
2.7 Максимальная мощность, кВт 7,4
2.8 Расположение ввода Верхний ввод
2.9 Тип подключения Вилка IEC 60309 32 А, 1P+N+E
2.10 Тип защиты по току iHMCB — гидромагнитные автоматические выключатели с механизмом свободного расцепления и удалённым контролем положения рокера; порог срабатывания не зависит от температуры окружающей среды
2.11 Количество автоматических выключателей 2 × 16 А, 1P
2.12 Отключающая способность автоматов (Icu/Ics) Icu 6 kA, Ics 6 kA
2.13 Времятоковая характеристика автоматов A1 (переменный ток, короткая задержка)
2.14 Стандарты автоматов IEC 60934, EN 60947-2, UL 1077
2.15 Исполнение клавиши автоматов Низкопрофильная клавиша, защита от случайного отключения
2.16 Длина кабеля питания, м 3
2.17 Тип изоляции кабеля ПВХ, огнестойкий, IEC 60332-1
2.18 Сечение кабеля, мм² 3 × 6
2.19 Потребление PDU (собственное) Не более 26 Вт
2.20 Заземление Интегрированное (через вводной кабель); дублирующая точка на корпусе (шпилька M5) — опция
03 Выходы и розетки
3.1 Общее количество розеток 36 × C39 (совместимы с разъёмами C14/C16/C20/C22, заменяет розетки C13/C15/C19/C21)
3.2 Номинальное напряжение розеток, В ~230
3.3 Номинальный ток розеток, А 16
3.4 Максимальная выходная мощность розеток, Вт 3680
3.5 Тип фиксации розеток Механическая фиксация с кнопкой
3.6 Усилие удержания механизма фиксации розеток Не менее 100 Н (10 кг)
3.7 Порядок нумерации розеток Сверху вниз
3.8 Поддержка кабелей с фиксацией Да
3.9 Количество групп розеток (физический уровень) 2 группы
04 Мониторинг и измерения
4.1 Тип мониторинга Вход / Группы розеток
4.2 Измерение на уровне входа Напряжение (В), ток (А), полная мощность (ВА), активная мощность (Вт), коэффициент мощности, потреблённая энергия (кВт·ч), частота (Гц)
4.3 Измерение на уровне групп розеток Напряжение (В), ток (А), активная мощность (Вт), потреблённая энергия (кВт·ч)
4.4 Мониторинг состояния автоматов Положение рокера (вкл/выкл) и факт срабатывания в реальном времени, Web UI / SNMP
4.5 Погрешность измерения ±1 %
4.6 Разрешение измерения тока, А 0,01
4.7 Измерение температуры и влажности Поддерживается (внешний датчик)
4.8 Мониторинг открытия двери Поддерживается (внешний датчик)
4.9 Поддерживаемые внешние датчики Температура, влажность, задымление, затопление, открытие двери
4.10 Энергонезависимый журнал событий Да
4.11 Ёмкость журнала событий До 100 МБ
4.12 Email уведомления Поддерживается
4.13 SNMP Trap уведомления Поддерживается
4.14 Syslog уведомления Поддерживается, UDP 514
4.15 Настройка пороговых значений и уведомлений Ток группы розеток (0–16 А) · ввода (0–32 А): предупреждение о приближении к перегрузке + порог перегрузки · Напряжение фазы: минимальное / пониженное / повышенное (0–276 В) · Температура: мин/макс (0–90 °C) · Влажность: мин/макс (0–99 %)
4.16 Наличие батарейки для RTC (часы) Да
4.17 Горячая замена модуля мониторинга Поддерживается
4.18 Защита силовой части PDU при замене модуля мониторинга Да
4.19 Защита цепи питания модуля мониторинга Входной предохранитель и варистор на каждом вводе питания, до преобразователя
4.20 Изоляция вторичных цепей модуля мониторинга Гальваническая развязка вторичных цепей; безопасная изоляция по UL 62368
4.21 Наличие дисплея на PDU LCD 2.0", 240×320, подсветка
4.22 Возможность изменять ориентацию дисплея Поддерживается
4.23 Ethernet порт 1× RJ45 10/100 Mbps
4.24 USB порт USB 2.0 Type A
4.25 Порты для подключения внешних датчиков 3 × RJ-type (температура, влажность, открытие двери)
4.26 Порт расширения для внешних датчиков Да
4.27 Порт RS-485 Да
4.28 Органы управления 3 функциональные кнопки
4.29 Кнопка Reset Да, аппаратная
4.30 Индикация состояния модуля мониторинга Да, светодиодная
05 Подключения и безопасность
5.1 Каскадное подключение Поддерживается, 32 – Modbus, 10 – SNMP
5.2 Поддержка IPv4 Да
5.3 Поддержка IPv6 Да
5.4 DHCP клиент Да
5.5 Настройка статического IP-адреса Поддерживается
5.6 Web-интерфейс управления HTTP / HTTPS
5.7 HTTPS шифрование TLS 1.2 / 1.3
5.8 Возможность загрузки собственных сертификатов TLS Поддерживается, PEM/PKCS#12
5.9 CLI интерфейс SSH / Telnet
5.10 Отключение небезопасных протоколов Поддерживается
5.11 Настройка ролей и прав пользователей Поддерживается
5.12 Количество локальных пользователей До 10 пользователей
5.13 Настройка политики безопасности паролей Да (сложность, срок действия)
5.14 Поддержка SNMP v1 / v2c / v3
5.15 Поддержка Modbus Modbus-TCP/RTU
5.16 Поддержка RADIUS Да
5.17 Синхронизация времени NTP Поддерживается
5.18 Удалённый экспорт логов Поддерживается, Syslog
5.19 Возможность удалённого обновления прошивки Поддерживается, Web
5.20 Резервное копирование конфигурации Поддерживается
06 Конструкция и монтаж
6.1 Форм-фактор 0U вертикальный
6.2 Расстояние между монтажными кронштейнами (Peg-Tool), мм 1244
6.3 Регулировка расстояния между кронштейнами (Peg-Tool) Опция

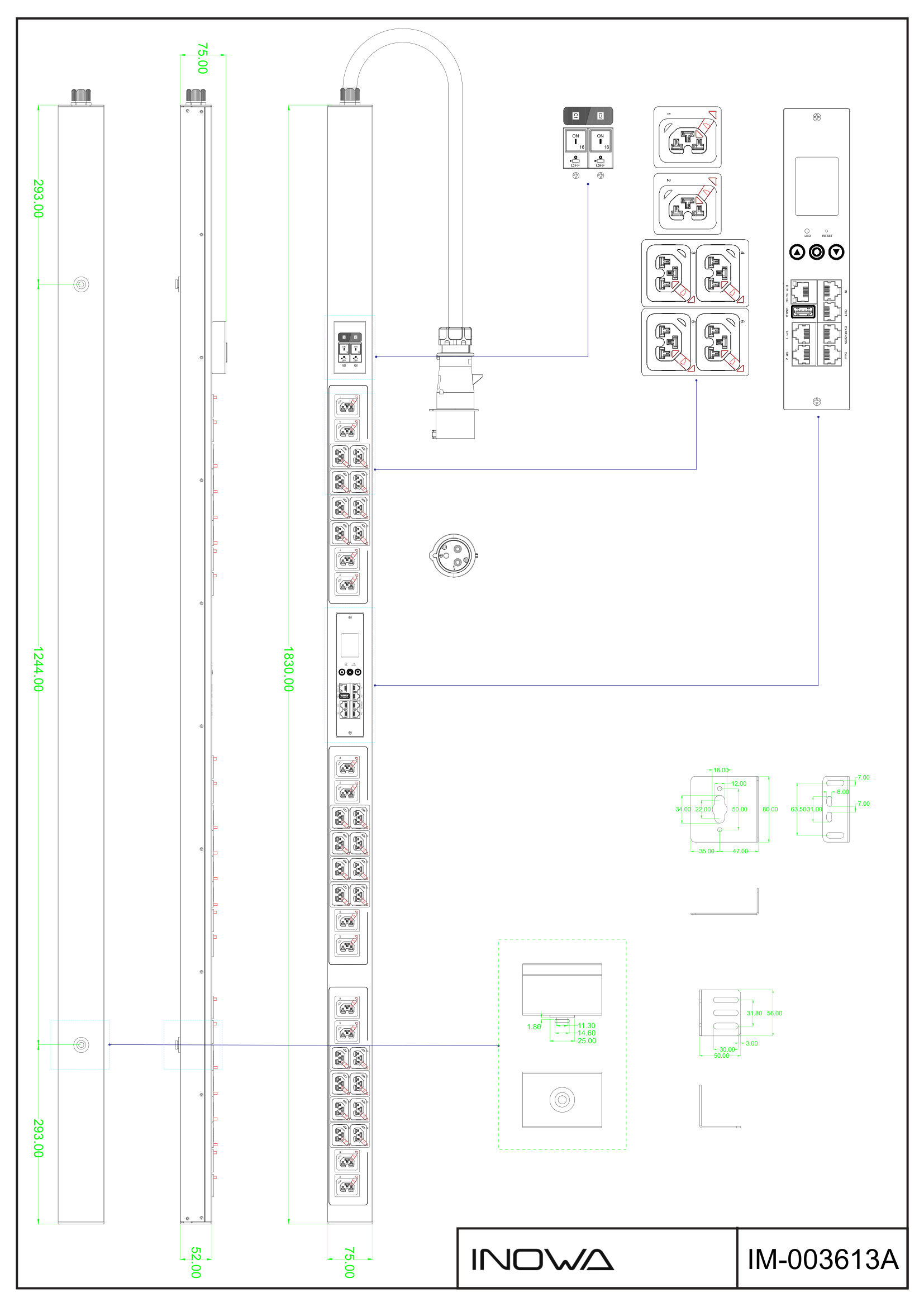

6.4 Габаритные размеры (В × Ш × Г / Г max), мм 1830 × 75 × 52 / 75
6.5 Возможность бокового крепления Поддерживается
6.6 Монтажный комплект для бокового крепления Да, комплект для бокового крепления с поворотом на 90°
6.7 Степень защиты корпуса IP20
6.8 Материал корпуса Сталь
6.9 Цвет корпуса Чёрный, RAL (опционально)
07 Условия эксплуатации и надёжность
7.1 Рабочая температура окружающей среды, °C 0…+60
7.2 Рабочая относительная влажность 5–95 % без конденсации
7.3 Среднее время наработки на отказ (MTBF) Не менее 100 000 часов
7.4 Метод расчёта MTBF MIL-HDBK-217F
7.5 Допустимая непрерывная нагрузка 100 % номинала
7.6 Устойчивость к ударам IEC 60068-2-27
7.7 Устойчивость к импульсным токам IEC 61000-4-5
7.8 Устойчивость к перегрузкам 125 % не более 10 с
7.9 Устойчивость к электростатическим разрядам (ESD) IEC 61000-4-2 (±8 кВ, контакт)
7.10 Устойчивость к электромагнитным помехам (EMC) серия IEC 61000-4
08 Соответствие требованиям
8.1 Соответствие требованиям ЕАЭС (EAC) ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
8.2 Стандарт электробезопасности IEC 62368-1
8.3 Электромагнитная совместимость (EMC) IEC/EN 55032, IEC/EN 55035
8.4 Соответствие RoHS Да
Гарантия 3 года · расширенная до 5 лет Другие модели серии IM
